聚酯纤维吸音板生产线

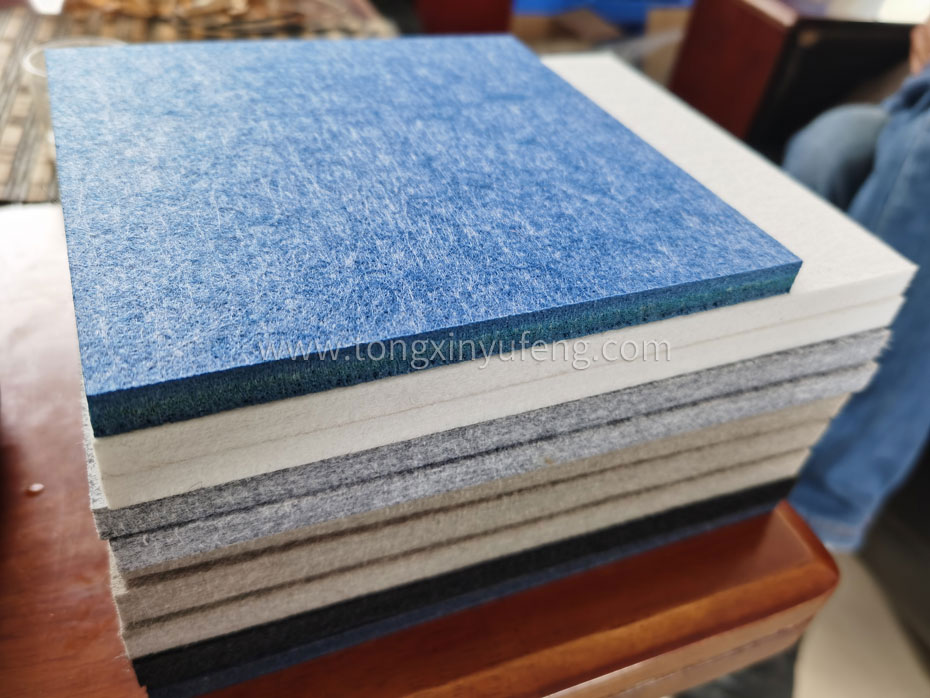

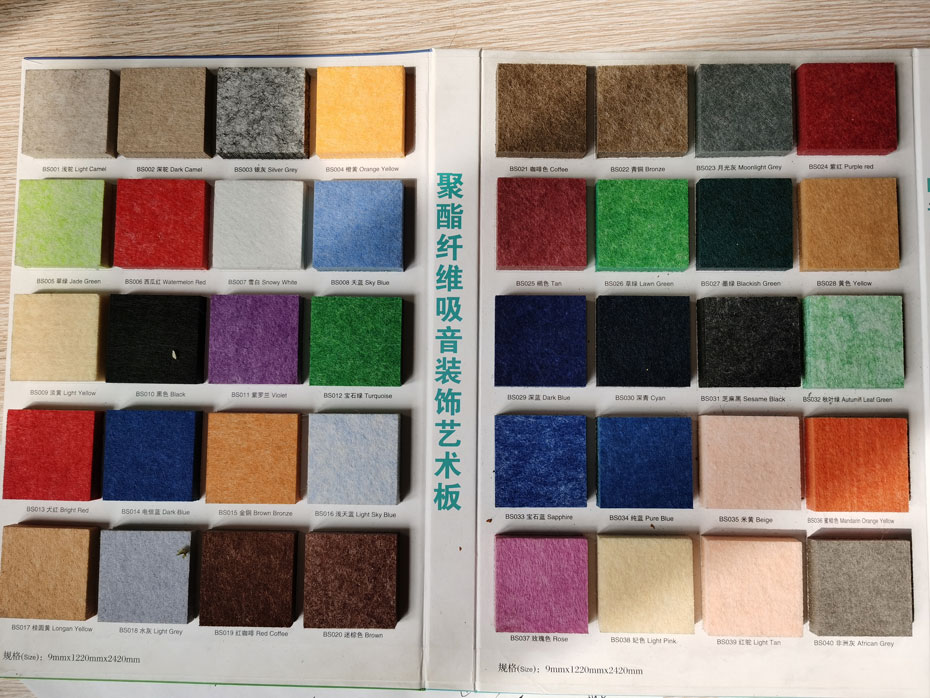

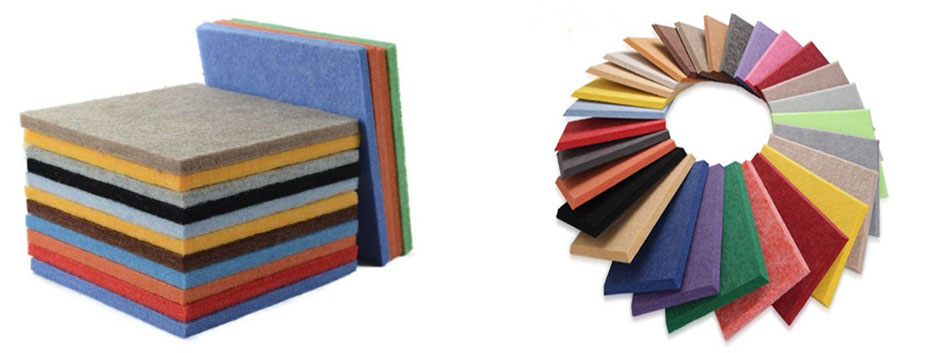

该生产线主要用途生产阻燃聚酯纤维吸音板，用于生产电影院、KTV、教室、学校操场、建筑等声学和装饰纤维板。聚酯纤维吸音板是一种用于工程吸音的优质材料，也是一种新型吸音装饰材料。聚酯纤维吸音板结构致密，它具有装饰，环保，阻燃等性能。青岛同信裕丰机械公司经过多年的工艺研发，已生产出优质的阻燃聚酯纤维吸音板生产线，该生产线生产的阻燃吸音板，具有阻燃效果稳定，吸音性能比市面上同类吸音产品优质的特点，同时环保无甲醛无污染。
该生产线由电子称重开包机，混料机，开松机，梳理机，铺网机，针刺机，天然气烘房等主要设备组成。
产品宽幅2440mm
产品厚度:9-25mm(厚度需要根据客户要求调整设备配置）
GSM：1200g/m2-3000g/m2
加热方式：天然气，电加热，或者客户提供热源。
以下为主要设备说明：

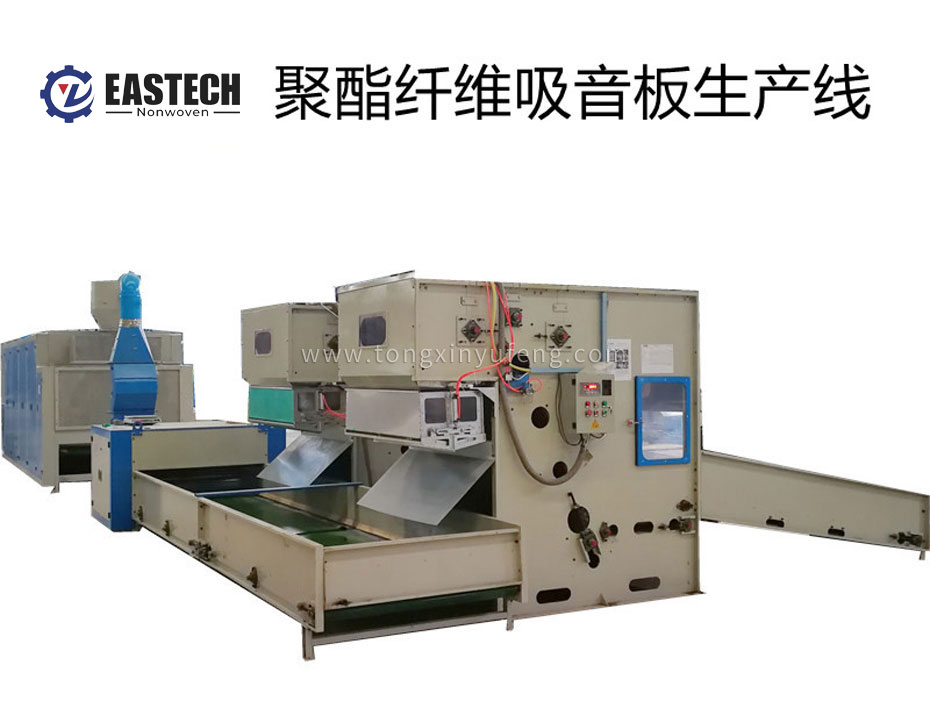

1.电子称重开包机

用途：本机用于各种等级的聚酯纤维整包喂入，平帘输入,斜帘抓取，PLC系统准确称重，控制称重误差，节省人工和材料成本。
技术参数：
工作幅宽：1200-1600mm
输送帘材质：平帘为木帘或者皮帘，角钉帘为皮帘。
称重系统为PLC控制，具有补偿称重功能。
上料帘单独传动，料仓安装光电控制上料帘。
装机功率：2.6-4.5kw

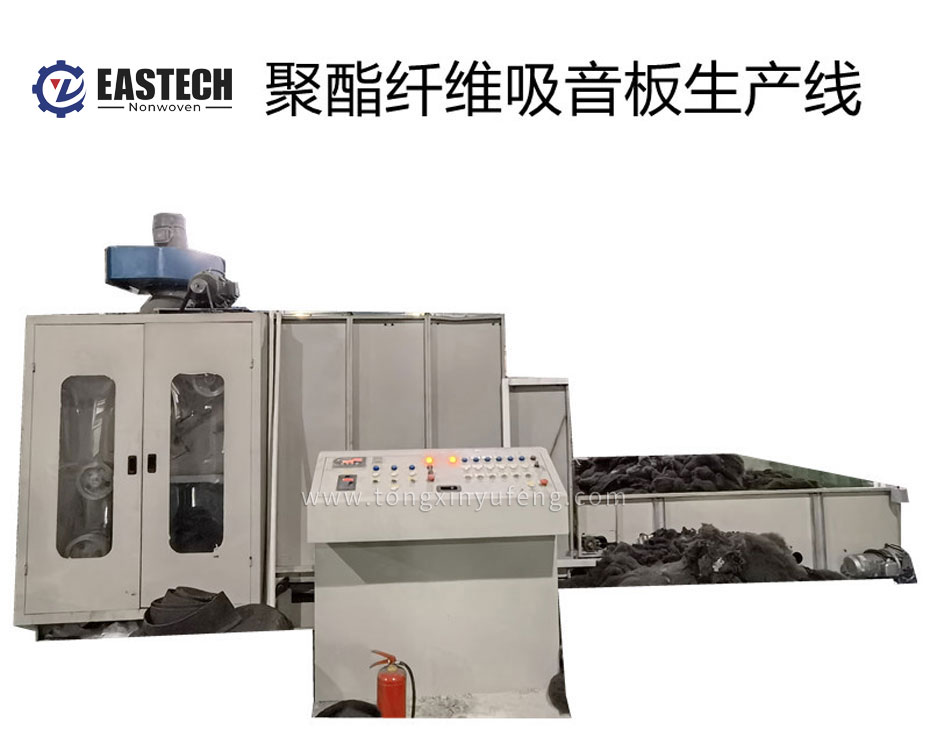

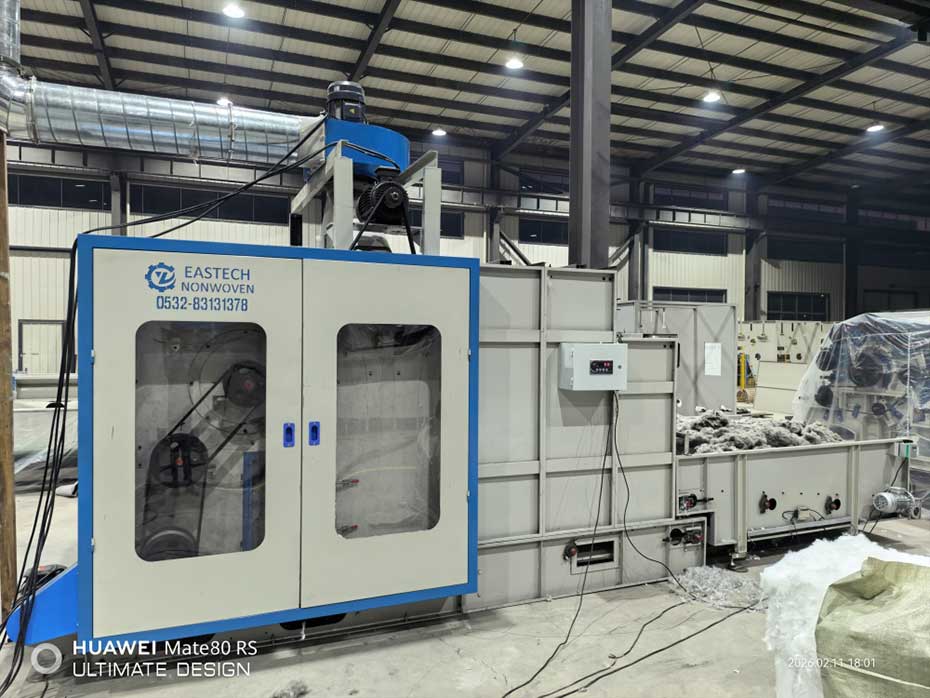

2.称重式混料机

机器结构：通过多组混料辊将多种的纤维进行搅拌均匀混料，然后通过风机输送到大仓棉箱中，减少人工费用，提高效率。
混料辊辊筒均经过定性调质处理，坚固耐用。
墙板经过激光切割而成。
进料输送帘具有独立称重功能可以实现不同原料的比例控制。
技术参数：
机幅：1800mm-2500mm
功率：16-22kw

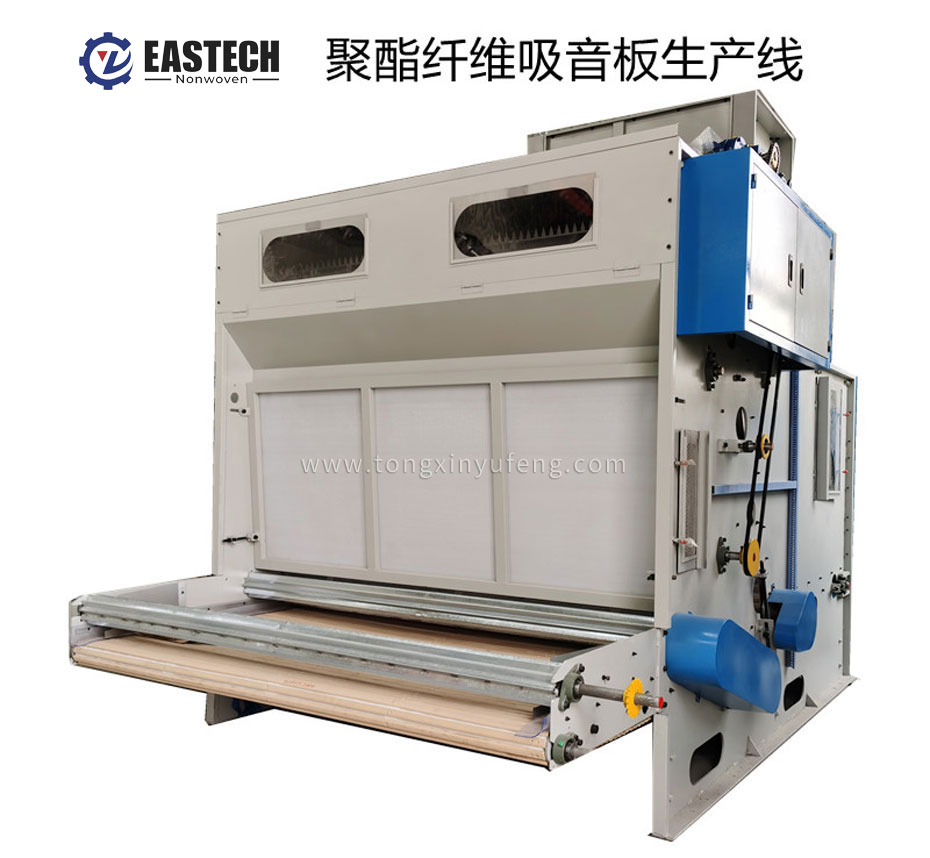

3.给棉机

用途:定量均匀地给棉，再利用光电控制调节给棉箱的出网棉高度，使给棉机能定量，均匀地给梳理机供棉。
墙板激光切割加工，稳定性好。
底部等高与梳理机喂入保持同一水平。
打毛筒平衡处理，运行稳定。
技术参数：
机幅：1470-2150mm
功率：3.3kw-4.8kw

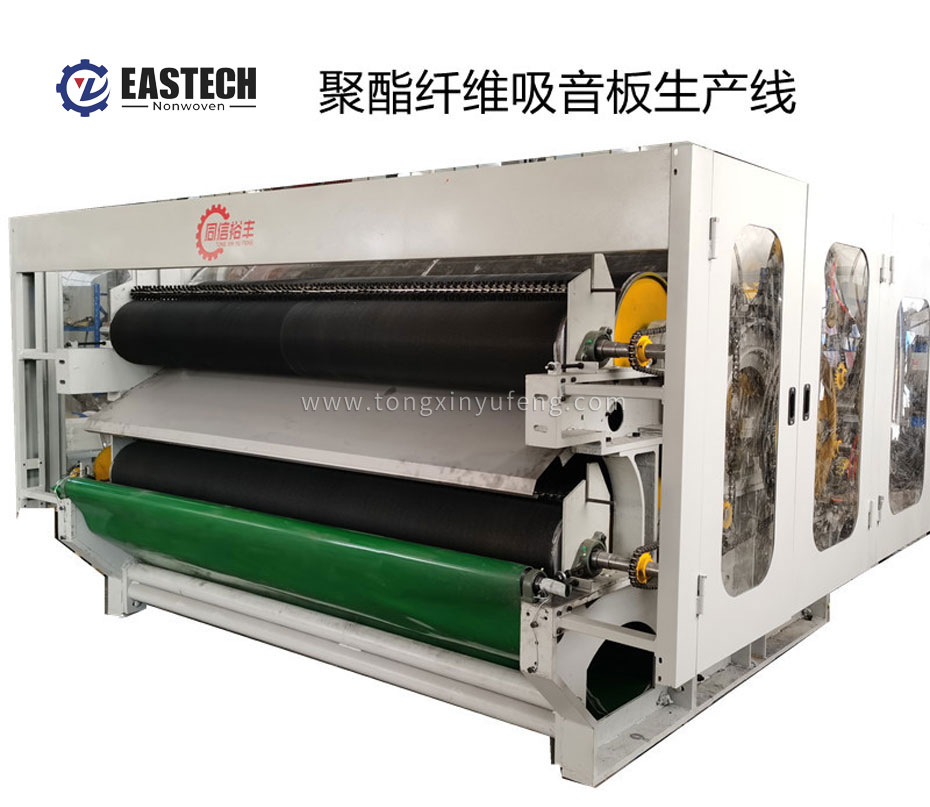

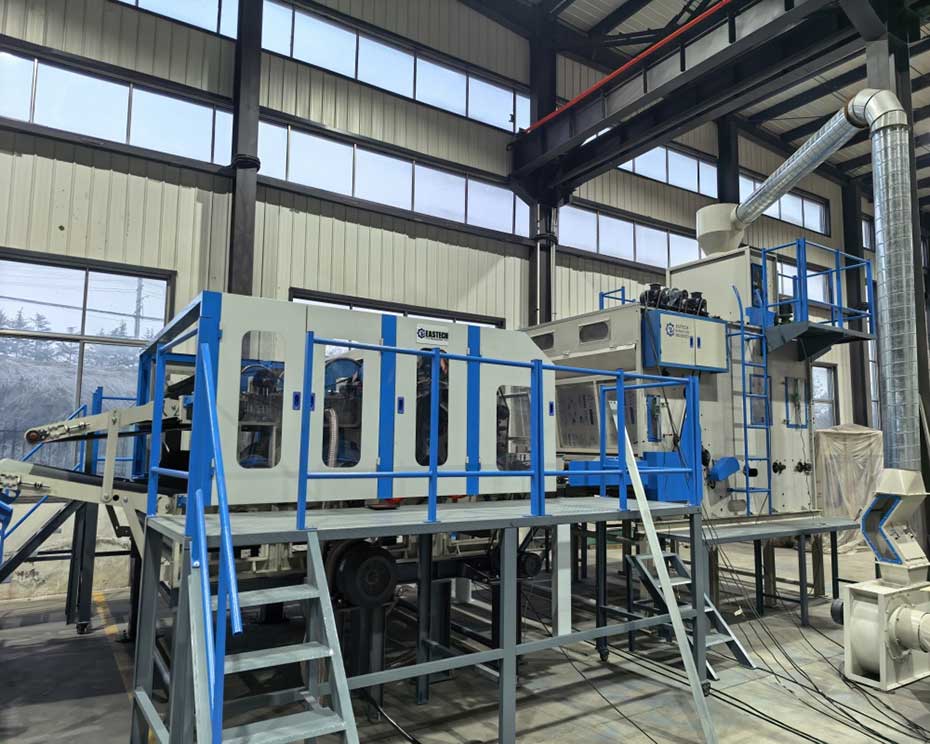

4.梳理机

用途:该机适用于聚酯纤维，低熔点纤维、涤纶、丙纶，涤纶等化学纤维高速梳理成网，具有分梳能力强，产量高等优点。
该机所有筒体都经调质、定性处理后，再精密加工而成，墙板由铸铁加工而成，坚固耐用，针布采用国产优质白沙针布。
进料喂入、锡林、道夫、杂乱电机变频调速。
金属针布罗拉剥棉，采用双杂乱，有效改善纤维网的纵横向拉力。
锡林动平衡跳动<=0.02mm。
两侧配置多点吸花点，通过风机管道将飞花收集处理。
梳理机两侧配置安全走台，便于保养观察。
全封闭透明防护罩壳，提高开车安全性，便于观察运行情况。
喂入安装金属探测装置，防止金属进入。
技术参数：
机幅：2300mm-3000mm×1230mm-1500mm
功率：30.2kw-70kw

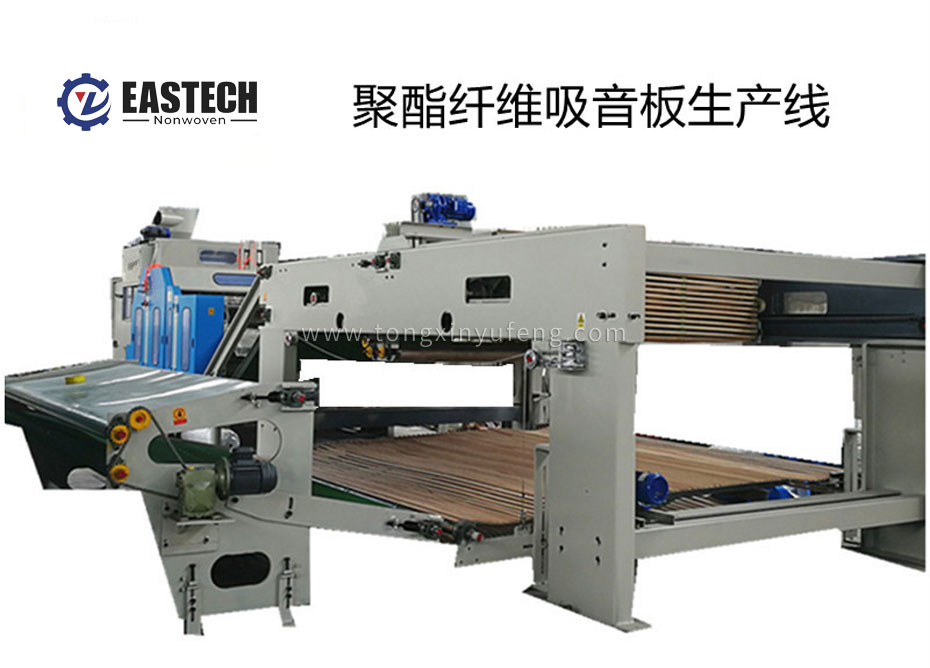

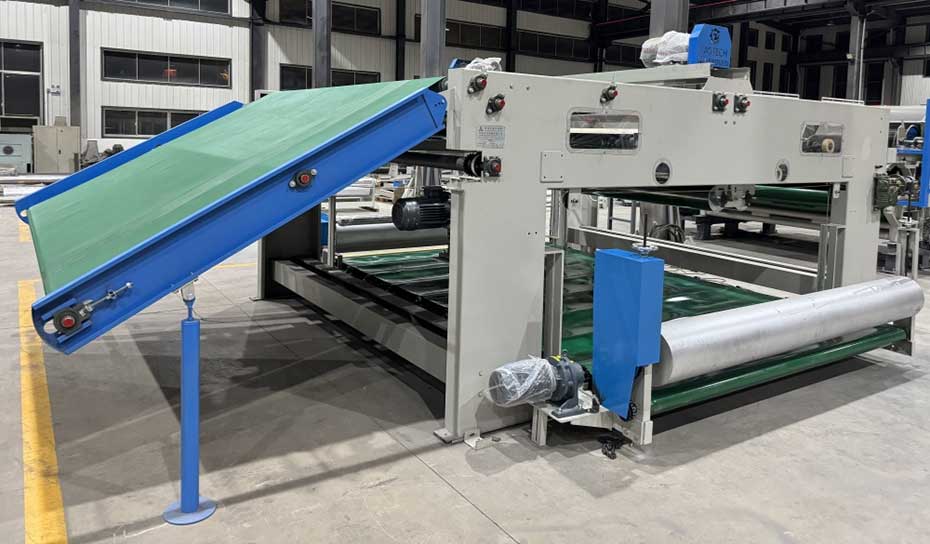

5.铺网机

用途：本机用于将梳理完的棉絮铺成一定厚度和宽度供下道工序使用。
技术特点：主机架为折板结构，具有足够的强度和稳定性。
铺网设有分段独立变频控制，各铺网帘之间可调速补偿，使棉网能按照所需要的单位克重均匀铺叠到底帘上，保证纤网质量均用平整，
底帘用涡轮升降，出口装有压棉罗拉，供下一道工序使用。
大车架传动采用同步带传动，轨迹运行稳定无噪音。
主要技术参数：
输入帘宽度1800-3200mm
输出帘宽度2000mm-12000mm
功率:8.1 -23.5Kw 以上电机变频调速

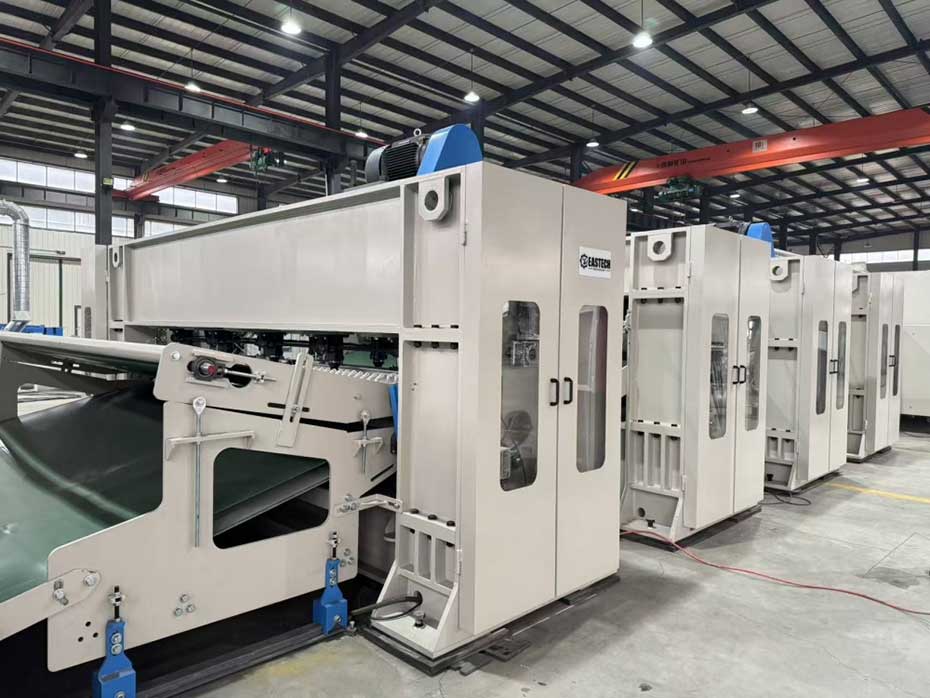

6.针刺机（预刺机，倒刺机，主刺机）

机器结构:主轴采用优质45#钢调制后加工。
主轴采用分段式结构，便于拆卸。
每根单轴偏心经过磨床精密加工。
框架式结构，采用优质碳素钢，经定性处理，精密加工而成。
主轴轴承采用进口轴承。
连杆材质为球磨铸铁。
活动针梁为铝合金活动梁。
上植针板材料为PU涂层针板，坚固耐用，针板固定方式：气囊夹紧。
电气控制方式为在气压未达到设定值时，设备不予启动。
布针密度： 根据客户要求
托、剥网板材料为锰钢表面镀鉻硬化。
托剥网板的高度由电动升降调节，带刻度尺。
主电机、进出网变频调速控制

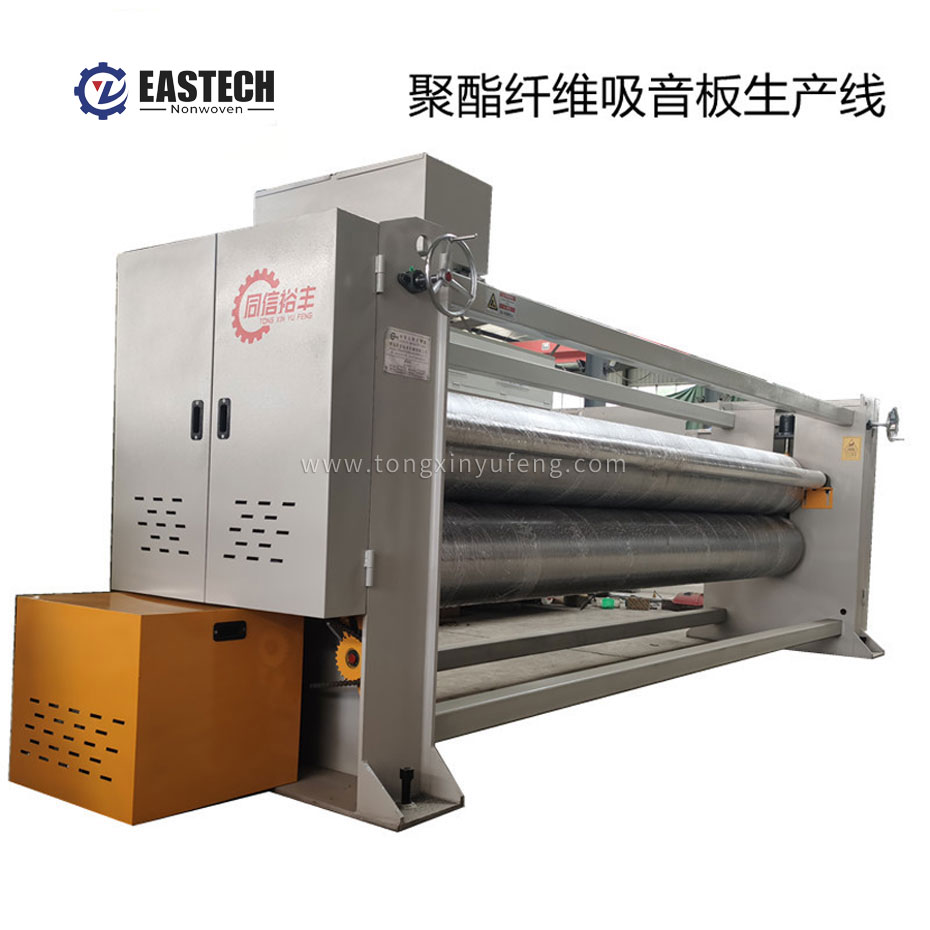

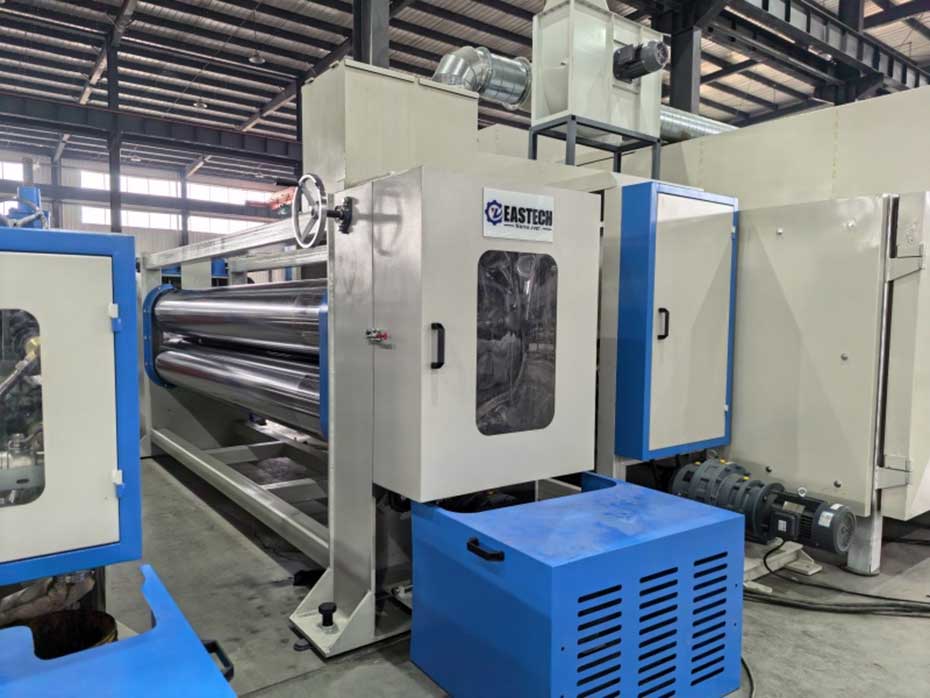

7.定型机

用途：通过热压、烫光作用，处理产品表面，增加产品的硬度和光洁度。
技术参数：
热辊表面镀铬处理。
加热温度：max260℃
加热方式：电加热导热油
控温方式：传感器自动恒温控制，根据温差自动调节加热，延时停车至自然冷却。

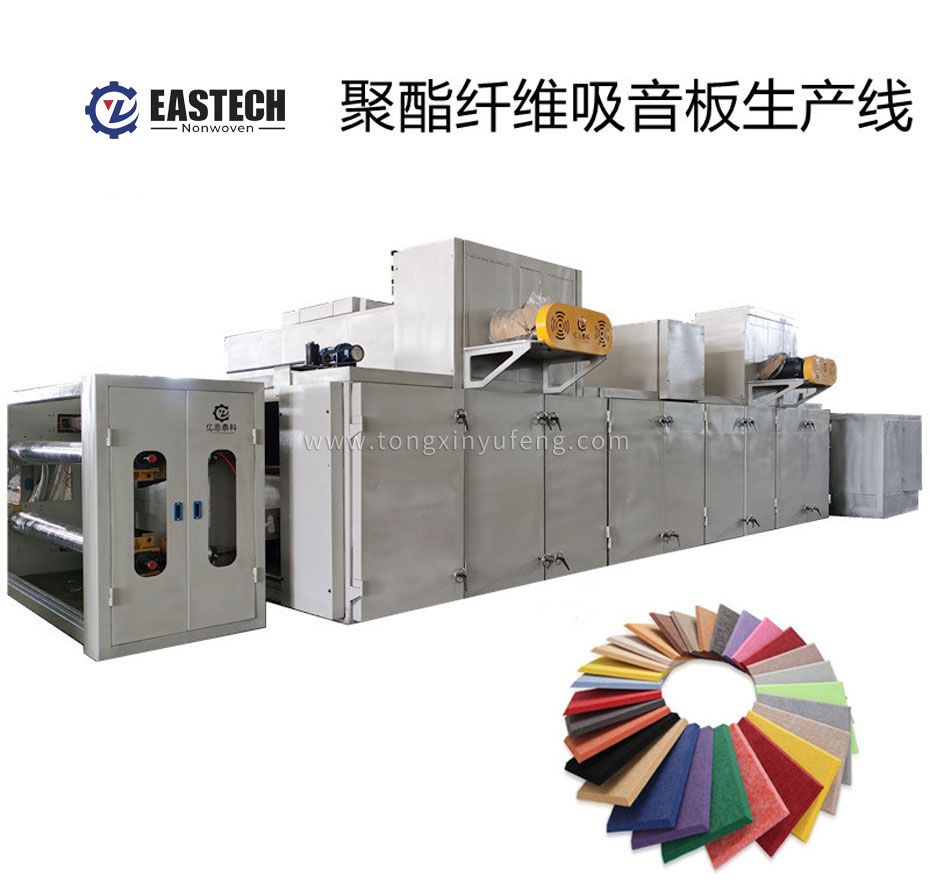

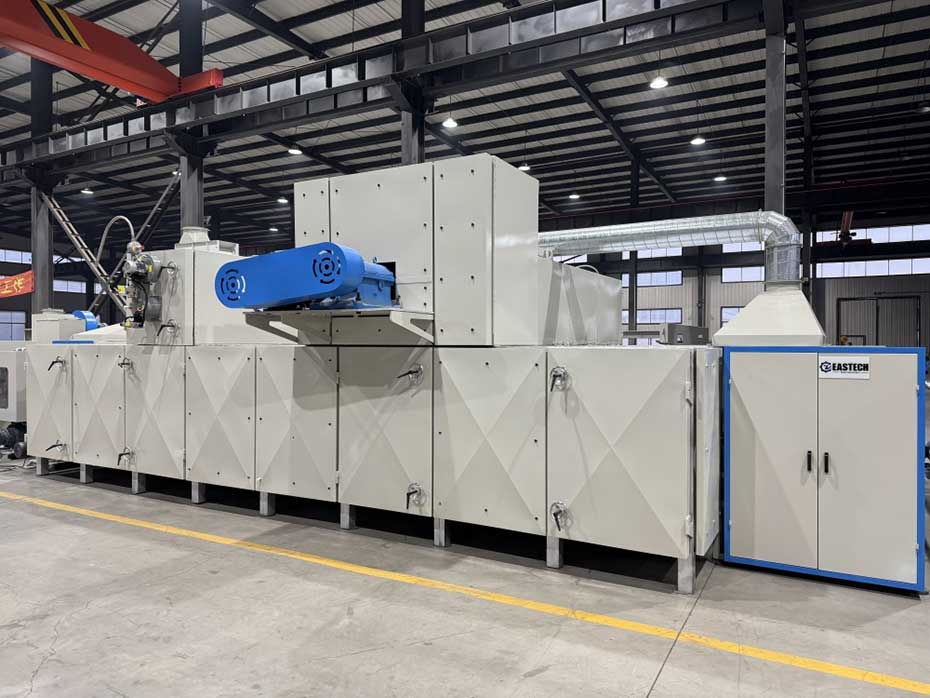

8.聚酯纤维吸音板烘房

1、用途：专用于生产聚酯纤维吸音板烘房，利用纤维中含有4080低熔点纤维的特性，通过高温热风对流穿透，使低熔点纤维熔融定型。
2、结构特征：
A、采用国标槽钢经焊接而成框架式结构。
B、保温板采用优质岩棉保温层，门板密封采用耐高温密封条，门板 可打开并拆卸，方便保养维护。保温板厚度100mm。
C、独特设计的风盒利于热风穿透,风量变频控制,风盒模块化结构,便于拆卸安装。
D、输棉传动方式：特佛龙网带传动.

9.转为聚酯纤维吸音板生产线研发的电控系统

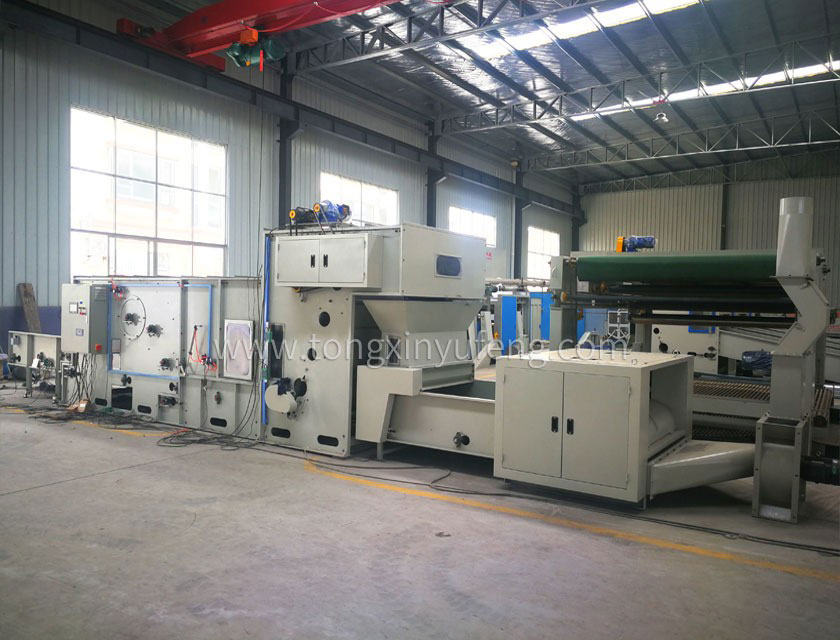

我公司具有多年生产聚酯纤维吸音板机械的生产经验，以下为我公司客户生产线现场实景以及聚酯纤维吸音板生产线发货现场：
